chambers |
construct kinds of anechoic chamber such as 10m emi, 3m emi or rf chamber and related measurement facilities. for standard size or custom specified are available. |
| |

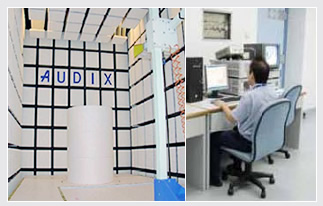

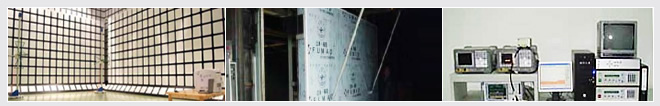

10m emc chamber |
|
10m semi-anechoic chamber |
2*3m automatic door |
test instruments |
|
|
|

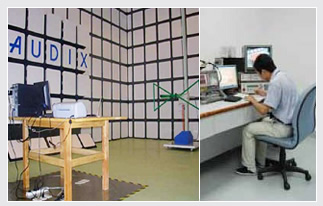

3m emc chamber |
rf chamber |
|
|
3m emc chamber |
rf / etsi fully chamber |
|
|
|
measurement control devices |
kinds of testing control devices for emi, emc or rf measurement.available for custome development . |
|
|
|
aec700a 天線架 antenna mast |
|
天線升降機由控制器控制其動作，天線極性可轉動，不需人工調整，方便測試水平及垂直極性 |
尺寸 |
2 m |
行程 |
0.9m~2.05m |
天線架旋轉角度 |
0 & 90度 水平/垂直 |
高度誤差 |
/- 1公分 |
材質 |
主體 絕緣材質 |
天線速度 |
0.08m / sec |
控制介面 |
光纖傳輸 |
|
簡介說明：
天線架主體採絕綠材質，含皮帶，天線軸，螺絲，採用非金屬元件，避免電波反射效應，耐久且不易變質，無論於室外 open site 或室內chamber皆可使用
上下限採用接觸式機械開關，天線上下昇降動作時，除內部電子式開關保護，多增加機械式保護，可完整保護測試天線，避免天線碰撞損毀
採前後二條皮帶，各別驅動天線上下昇降，及水平垂直切換，且採前後平衡式動作，天線動作較穩定，不致有擺動搖晃現象發生
其他另有4m 等不同高度的產品 |
|
|
|
aec700t 轉盤 turn table |
|
尺寸 |
1.2m |
載重 |
300kg |
材質 |
金屬 |
高度 |
25cm (底座高度可調整) |
材質 |
主體 絕緣材質 |
旋轉角度 |
-100 ~400度限制 |
角度誤差 |
角度誤差 /- 1度 |
速度 |
0.5rpm~3rpm 調整 |
控制介面 |
光纖傳輸 |
|
簡介說明：
轉盤主體為上下二板，設計使用於嵌入地板中，下板底座除支撐地面接腳外，另於設計底座四面固定接腳，可加強接底座穩定度，避免重載啟動時，發生轉盤中心點偏移
其他另有 直徑 1.5m, 2m, 4m 及不同載重的產品 |
|
|
|

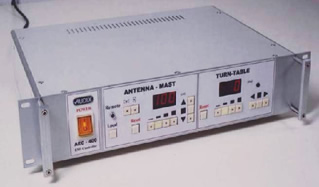

aec700c emi 控制器 controller |
|
| 控制器連接電腦配合自動測試控制程式，可做全自動測試，自動操作之程序可由使用者自訂 |
尺寸 |
34cm(l) x14cm(w)x 9.5cm(h) |
天線轉盤控制介面 |
2組光纖傳輸 |
控制介面 |
標準gpib(ieee-488)相容 |
讀值顯示 |
天線高度 0~999 cm轉盤角度 -100~400 ..deg |
|
簡介說明：
ec-700 emi 控制器與 emi測試軟體操作，使用標準gpib(ieee-488)相容介面，控制器驅動天線架及轉盤動作，皆以光纖線傳輸動作指令及讀值
天線重置功能：重新設定天線實際高度與讀值顯示作自我較正，可避免天線長時間使用時，誤差值過大
轉盤重置功能：重新設定轉盤角度讀值顯示為0，可隨時重新較正轉盤定位功能 |
|
|
| |
